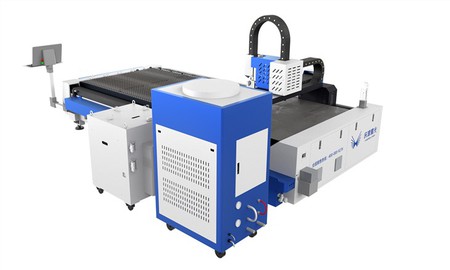

Macchina da taglio laser a tavola singola serie 1530G
Forniamo una macchina da taglio laser a tavolo singolo serie 1530G.
introduzione al prodotto
Macchina da taglio laser a tavola singola serie 1530G
Composizione della macchina
Disposizione e spedizione della macchina
parametri tecnici
|
Dimensione di elaborazione
|
1500*3000 mm
|
|
Massimo. velocità
|
140 m/min
|
|
Massimo. accelerazione
|
1G
|
|
Precisione di posizionamento X/Y
|
±0.03mm/m
|
|
Precisione di riposizionamento
|
±0.02 mm
|
|
Potenza laser
|
1.5-3KW
|
|
Potenza nominale della macchina
|
10KW
|
|
Peso
|
2600 KG
|
|
Dimensione
|
5500*4000*2300 mm
|
Configurazioni chiave
|
Sorgente laser
|
IPG/Raycus |
|
Controllore
|
FSCUT 2000, Amica, Cina |
|
Testa di taglio
|
Messa a fuoco automatica RayTools BM110 |
|
Servoazionamenti e motori
|
FSCUT 2000, Amica, Cina
|
|
Cremagliera e pignone
|
RO, Germania
|
|
Scatola di riduzione
|
TECHMECH, Cina |
|
Guida di alta precisione
|
Hawkking, Cina Taiwan |
|
Componenti pneumatici
|
SMC, Giappone/AirTac, Cina Taiwan
|
|
Parti elettriche
|
Schneider, Francia/MW, Cina Taiwan
|
|
Refrigeratore d'acqua
|
Hanli, Cina
|
Componenti chiave: testa di taglio
Testa di taglio con messa a fuoco automatica ad alte prestazioni RayTools BM110
 |
• Configurazione ottica ottimizzata e circuito del gas uniforme
migliorare significativamente la qualità e l'efficienza del taglio.
• Messa a fuoco automatica per ridurre l'intervento umano. Messa a fuoco automatica
la portata è {{0}}~ più 10 mm e la precisione della messa a fuoco è 0,05 mm.
• Aggiunti vetrini coprioggetto per proteggere la lente di collimazione
effettivamente.
• Portavetro coprivetrino a cassetto per facilitare la sostituzione.
• Varie interfacce in fibra come QBH, QD con cui lavorare
diverse sorgenti laser prevalenti.
|
Punti unici:
quadro elettrico 1.Integrated
Progettazione del cablaggio semplificata per un collegamento ordinato e ordinato.
Risparmio di spazio: l'armadio elettrico è integrato nel telaio della macchina con un design del layout ottimizzato, può risparmiare fino al 50 percento di spazio.
4 ventole di sfiato fanno funzionare i componenti elettrici in un ambiente pulito e stabile. Protezione perfetta: senza polvere e ignifuga, migliore protezione per i componenti elettrici.
2. Coperchi a soffietto con schermi in acciaio
Durante il processo di taglio possono essere generati frammenti di metallo ad alta temperatura, specialmente durante la perforazione, i frammenti di metallo possono schizzare su entrambi i lati della macchina e comportare grossi rischi per le parti di trasmissione ad alta precisione. Per risolvere questo problema, scegliamo coperture a soffietto resistenti al calore per proteggere completamente le parti della trasmissione, inoltre, le coperture a soffietto vengono aggiunte con schermi in acciaio vicino all'area della testa di taglio per impedire completamente l'ingresso di trucioli e polveri metalliche e garantire il massima precisione della macchina.
3.Coperture per servomotori
I servomotori sono parti fondamentali della macchina, i servomotori dell'asse Y possono essere facilmente danneggiati durante il carico e lo scarico dei fogli, il che causerà un costo elevato per i clienti. Per questo motivo, sulle macchine della serie QY-LCF-1530G i servomotori dell'asse Y sono protetti da coperture per evitare danni durante il funzionamento della macchina.
