Specifica di G20 per 6Kw
Specifica della soluzione di fascia alta Per la macchina da taglio laser QY da 6 Kw è seria su una cosa: realizzare una migliore macchina da taglio in metallo per i clienti I-Intelligence dei vantaggi della nostra macchina: la produzione attuale può essere interrotta in qualsiasi momento e intervallata nella produzione di altri disegni. tu...
introduzione al prodotto
Soluzione di fascia alta
Specifica per la macchina da taglio laser da 6 Kw
QY fa sul serio su una cosa:
rendendo migliore la macchina per il taglio dei metalli per i clienti
(一）、Collocazione elettrica principale | ||
Nome parte & Descrizioni | osservazione | |
| 1 | IPG（Tedesco） | Marchio tedesco |
| 2 | PrecitecoMessa a fuoco automatica | Marchio tedesco |
| 3 | Shimpo | Giappone |
| 4 | Protezione dal flusso in troppo, stabilità della ± 0,5°C, macchina verde raffreddata ad acqua a due cicli, controllo dell'evaporazione del titanio a freddo | Wuhan, Cina |
| 5 | ROR,Rack&Pinion, Tipo smussato | Marchio tedesco |
| 6 | Hiwin | Taiwanmarchio |
| 7 | Schneider | Marchio Francia |
| 8 | Airtec | Taiwan |
| 9 | Precisione ±0,1 mm | Cina |
| 10 | Controllo industriale | EVOC |
| 11 | Etercatmotore | Yaskawa, Giappone |
| 12 | Motore Ethercat, doppia guida | Yaskawa, Giappone |
| 13 | Motore Ethercat | Yaskawa o Fuji, Giappone |
| 14 | Schneider | Marchio Francia |
| 15 | Controller: FScut8000 (supporto lingua inglese, fileformiato.dxf, PLT, Gerber, AI e così via) Software di taglio:Hypcut | AmicaCina |
| 16 | CypNest elaborazione del disegno, nidificazione, generazione del percorso utensile e trasmissione remota delle attivitàand so on | AmicaCina |
| 17 | Fare rigorosamente il tavolo con trattamento di indurimento, rinvenimento e ricottura per garantire nessuna deformazionein 20 anni di produzione | QY, Cina |
Parametro tecnico | ||
| 1 | Lunghezza d'onda laser | 1070nm |
| 2 | Potenza massima | 6000W |
| 3 | Accelerazione massima | 1.5G |
| 4 | Consumo energetico | 35 Kw |
| 5 | Velocità massima | Velocità asse singolo ≤120m/min
Velocità complessa ≤160m/min |
| 6 | Larghezza linea min | 0,15 mm (per materiali con spessore inferiore a 0,4 mm), dipende dallo spessore del foglio |
| 7 | Spessore taglio | MS: max 25mm, produzione 25mm;
SS: max 20mm, produzione 16mm; |
| 8 | Dimensione di taglio | Tavolo di Exchange con copertura di protezione completa
1500*3000 mm
2500*6000 mm
2500*8000 mm |
| 9 | Precisione meccanica del tavolo da taglio： ±0,05 mm | |
| 10 | Precisione di posizionamento ripetuta X,Y： ±0,03 mm | |
| 11 | Alimentazione: Tre fasi 5 fili AC 380V±5%，50Hz/60HZ±1% | |
  | Camera condizionatore d'aria:
con tutte le parti elettriche e la sorgente laser all'interno,
Isolamento termico、Isolamento della polvere、A prova di incendio
che manterrà la macchina funzionante stabilmente anche 24 ore di lavoro continuo, e prolungare la durata diParti | |
   | Sistema di controllo del monitor
Per il bene della sicurezza dell'operatore
ogni area d'angolo morta può essere monitorata durante il taglio tempestivamente, il processo può essere controllato.
| |
 | Sistema di controllo remoto WIFI
Trasmissione rapida: facilmente dal PC da ufficio alla macchina da taglio, risparmia tempo
Riducendo il vettore medio, il rischio di virus diminuirà
Comodo per il servizio post-vendita | |
ci sono cancelli a lembo (2 ogni metro) per aprirsi automaticamente in base
sulla posizione di movimento gantry
|
Contr di gas a tre Separato O2, N2 e aria |
Nessuna deformazione in 20 anni di produzione I principalicorniceadotta un fascio di portale struttura, e latavololetto èprodotto da saldato da piastre di acciaio, e la sollecitazione è eliminato dal trattamento termico T6, in modo che resistenza, rigidità, accelerazione servoazionamento decelerazione e controllo numerico sistema sono altamente abbinati
Nessuna deformazione in 20 anni di produzione |  |
I vantaggi della nostra macchina
 | Hy-vision per la riproduzione
*Riproduzione visiva
*Salva materiale *localizzazione rapida |

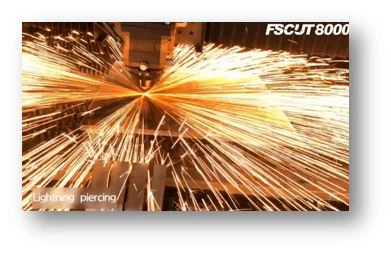

 | I-Alleggerimento
*piercing veloce
*nessun piercing senso |
Hy-Intelligence:
la produzione attuale può essere interrotta in qualsiasi momento e intervallata nella produzione di altri disegni. Si può
tornare anche le attività di elaborazione non completate in qualsiasi momento per continuare la produzione. Ottimizzare la produzione delle apparecchiature
pianificare e ridurre i tempi di inattività della frammentazione
Salvare automaticamente le informazioni sui punti di interruzione
Che si tratti di un'interruzione accidentale dell'alimentazione o di arresto artificiale dell'interruttore.
Per qualsiasi disegno incompiuto, il sistema registrerà automaticamente tutti i dati al momento dell'interruzione
disegno. Quando il disegno viene ri letto, lo stato prima dell'interruzione viene ripristinato automaticamente.
Parametro di taglio dalla soluzione da 6 Kw | |||||
materiale | spessore | gas | Velocità(m/min) | Potenza di taglio (W) | ugello |
Signora | 1 | O2 | 8.5-10 | 900-1200 | 1.0D |
2 | 6.0-7.8 | 1000-1500 | 1.0D | ||
3 | 3.3-4.8 | 1000-3000 | 1.0D/1.2D | ||
4 | 3.3-4.0 | 3000-4200 | 1.2D | ||
5 | 3.0-3.7 | 3600-4500 | 1.2D | ||
6 | 2.7-3.5 | 3800-4500 | 1.2D | ||
8 | 2.1-2.7 | 3800-4800 | 1.2D | ||
10 | 2.0-2.4 | 4000-6000 | 1.2D | ||
12 | 1.6-2.2 | 4000-6000 | 1.2D | ||
14 | 0.9-1.5 | 6000 | 1.4D | ||
16 | 0.8-1.4 | 2300-6000 | 1.4D O 4.0D | ||
18 | 0.7-1.2 | 2500-6000 | 1.4D O 4.5D | ||
20 | 0.6-0.9 | 2600-6000 | 1.4D O 4.5D | ||
22 | 0.5-0.6 | 2800-6000 | 1.4D O 4.5D | ||
25 | 0.4-0.55 | 3300-6000 | 1.4D O 5.0D | ||
1 | N2 a | 30-50 | 4000-6000 | 1.5S | |
2 | 15-20 | 4000-6000 | 1.5S O 2.0S | ||
3 | 9.0-15 | 4000-6000 | 1.5S O 2.0S | ||
4 | 7.0-10 | 5000-6000 | 2.0S O 2.5S | ||
5 | 6.0-7.5 | 5000-6000 | 2.0S O 2.5S | ||
ß | 1 | N2 a | 40-60 | 4000-6000 | 1.5S |
2 | 30-42 | 4000-6000 | 1.5S O 2.0S | ||
3 | 13.0-19.0 | 6000 | 1.5S O 2.0S | ||
4 | 8.0-11.0 | 6000 | 2.0S O 2.5S | ||
5 | 6.5-8.0 | 6000 | 2.0S O 2.5S | ||
6 | 6.0-7.5 | 6000 | 2.5S | ||
8 | 3.4-4.0 | 6000 | 2.5S | ||
10 | 1.5-2.2 | 6000 | 3.0S | ||
12 | 1.3-1.8 | 6000 | 3.0S O 3.5S | ||
14 | 0.7-1.1 | 6000 | 4.0S O 4.5S | ||
16 | 0.65-0.9 | 6000 | 4.5S | ||
18 | 0.5-0.7 | 6000 | 4.5S O 5.0 | ||
20 | 0.45-0.6 | 6000 | 5.0S | ||
ß | 8
| aria | 30-45 | 4000-6000 | 1.5S |
2 | 17-25 | 4000-6000 | 1.5S O 2.0S | ||
3 | 10.0-18.0 | 6000 | 1.5S O 2.0S | ||
4 | 8.0-11.0 | 6000 | 2.0S O 2.5S | ||
5 | 6.5-8.0 | 6000 | 2.0S O 2.5S | ||
6 | 5.5-7.0 | 6000 | 2.5S | ||
8 | 2.5-3.0 | 6000 | 2.5S | ||
ß | 10 | aria | 1.8-2.3 | 6000 | 3.0S |
12 | 1.0-1.4 | 6000 | 3.0S O 3.5S | ||
14 | 0.65-0.9 | 6000 | 4.0S O 4.5S | ||
ß | 1 | O2 | 30-50 | 2000-3000 | 1.0D |
2 | 10.0-18.0 | 2000-3500 | 1.0D | ||
3 | 6.0-12.0 | 2000-3500 | 1.5D | ||
4 | 4.0-6.0 | 2500-4500 | 1.5D | ||
5 | 3.6-5.0 | 2500-4500 | 1.5D | ||
6 | 2.7-3.5 | 2500-4500 | 1.5D | ||
8 | 2.1-2.7 | 3000-4500 | 1.5D | ||
10 | 2.0-2.4 | 3500-5500 | 1.5D | ||
12 | 1.6-2.0 | 4000-5500 | 1.5D | ||
14 | 0.9-1.3 | 5000-6000 | 1.5D | ||
ottone | 1 | N2 a | 35-50 | 4000-6000 | 1.5S |
2 | 17-25 | 4000-6000 | 1.5S O 2.0S | ||
3 | 8.0-12.0 | 6000 | 1.5S O 2.0S | ||
4 | 4.8-6.0 | 6000 | 2.0S O 2.5S | ||
5 | 2.7-3.5 | 6000 | 2.0S O 2.5S | ||
6 | 1.6-2.2 | 6000 | 2.5S | ||
8 | 1.3-1.8 | 6000 | 2.5S | ||
10 | 1.1-1.5 | 6000 | 3.0S | ||
12 | 1.0-1.4 | 6000 | 3.0S O 3.5S | ||
14 | 0.55-0.7 | 6000 | 4.0S O 4.5S | ||
16 | 0.3-0.45 | 6000 | 4.5S | ||
rame | 1 | O2 | 25-35 | 6000 | 1.5S |
2 | 12.0-18.0 | 6000 | 2.0S | ||
3 | 10.0-14.0 | 6000 | 2.5S | ||
4 | 6.0-7.5 | 6000 | 2.5S | ||
5 | 4.0-5.0 | 6000 | 2.5S | ||
8 | 1.0-1.5 | 6000 | 3.0S O 3.5S | ||
Alu | 1 | N2 a | 40-60 | 4000-6000 | 1.5S |
2 | 20-30 | 4000-6000 | 1.5S O 2.0S | ||
3 | 12.0-18.0 | 6000 | 1.5S O 2.0S | ||
4 | 4.0-7.0 | 6000 | 2.0S O 2.5S | ||
5 | 2.8-4.0 | 6000 | 2.0S O 2.5S | ||
6 | 2.0-3.0 | 6000 | 2.5S | ||
Alu | 8 | N2 a | 1.4-2.2 | 6000 | 2.5S |
10 | 1.2-1.7 | 6000 | 3.0S | ||
12 | 1.0-1.3 | 6000 | 3.0S O 3.5S | ||
14 | 0.6-0.8 | 6000 | 4.0S O 4.5S | ||
16 | 0.4-0.6 | 6000 | 4.5S | ||
18 | 0.3-0.5 | 6000 | 4.5S O 5.0S | ||
Pacchetti macchine
Visita in fabbrica
 | Team post-vendita |  | Dipartimento di produzione |
Dipartimento di Ricerca e Sviluppo
|  | Team di vendita |  |
ØAlla ricerca di profondità, non alla ricerca di largo: il laser QY dedica sempre alla macchina da taglio laser ciò che siamo bravi
ØI clienti sono l'unica ragione per cui esistiamo, cresciamo insieme ai nostri clienti.
ØNon forniamo solo prodotti laser, ma anche soluzioni di miglioramento dell'efficienza produttiva.
ØCiò che offriamo sono prodotti e servizi di alta qualità invece di prezzi bassi.
Grazie mille per la tua fiducia nel QY e scegli QY come partner!!!
