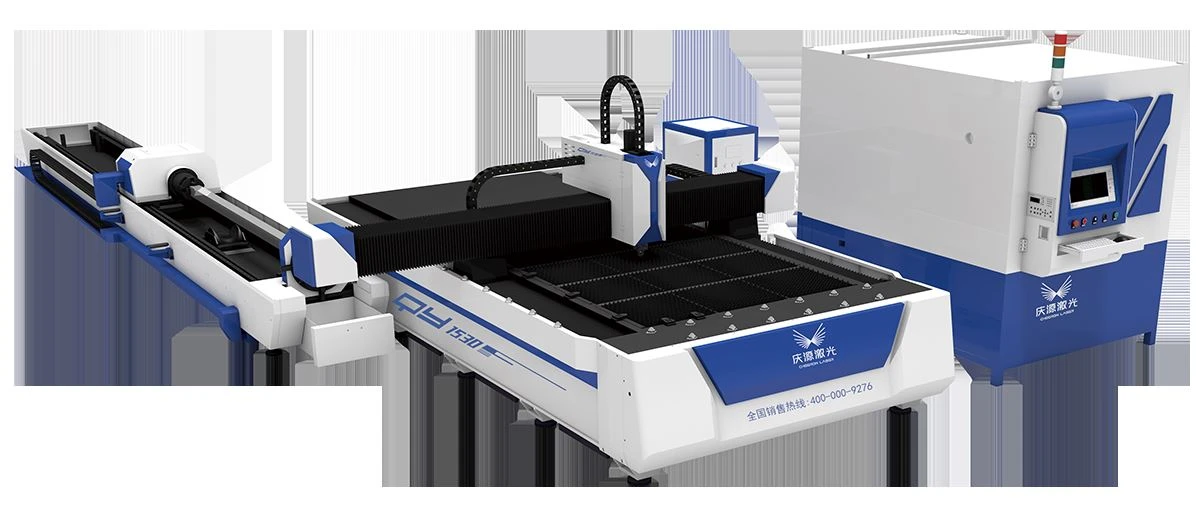

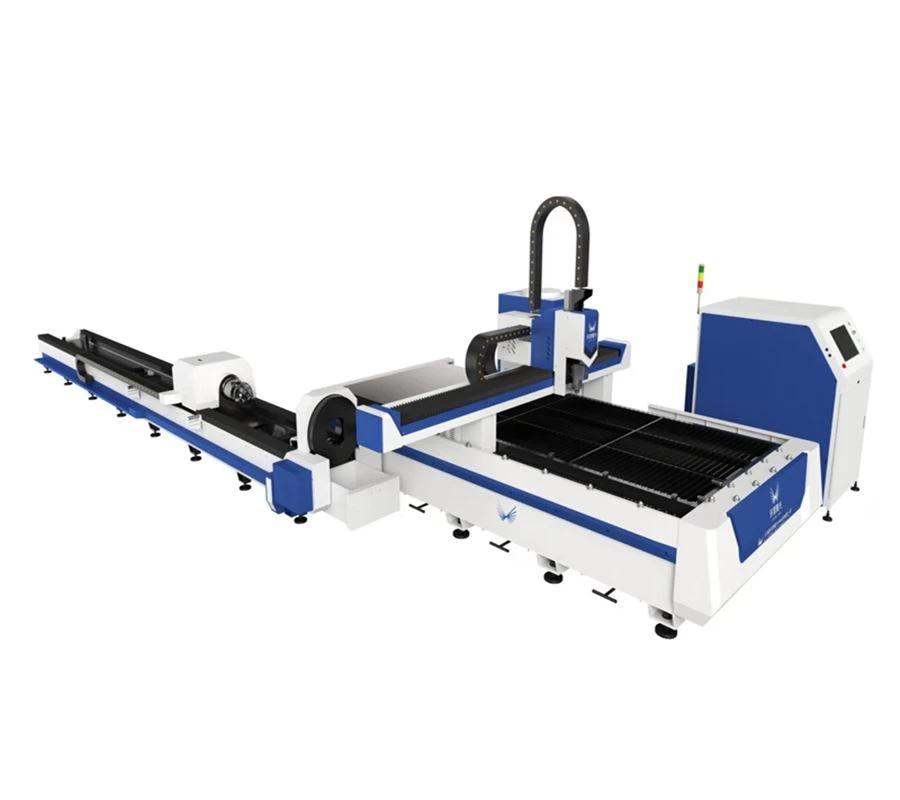

Macchina da taglio laser integrata per fogli e tubi in Cina
Migliore qualità del raggio: punto focalizzato più piccolo, linee di taglio più fini, taglio regolare, bell'aspetto, nessuna distorsione, maggiore efficienza del lavoro, migliore qualità di lavorazione alta stabilità: utilizzo di laser a fibra, struttura compatta, dimensioni ridotte, viene adottato il percorso della luce fisso, il consumo di energia è ridotto e la qualità di taglio è stabile.Una macchina è multiuso, che non solo può soddisfare i requisiti dei clienti per taglio di lastre piane, ma soddisfa anche il taglio di tubi tondi e tubi di forma speciale (acciaio quadrato, ferro piatto, acciaio a canale, tubo quadrato) ed è economico.Il sistema di bloccaggio del mandrino, il centro autoregolante del mandrino regola automaticamente la forza di serraggio in base alle specifiche del profilo per garantire che il tubo sottile sia bloccato senza danni.Temperatura ad alta temperatura a 600 ℃, raffreddamento nel forno per 24 ore, finitura di fresatura a portale importata, saldatura precisa di protezione dall'anidride carbonica, garanzia di nessuna deformazione in uso normale per 20 anni.
introduzione al prodotto
Dettagli sui nostri prodotti:
Caratteristiche:
Migliore qualità del raggio: punto focalizzato più piccolo, linee di taglio più fini, taglio regolare, bell'aspetto, nessuna distorsione, maggiore efficienza del lavoro, migliore qualità di lavorazione alta stabilità: utilizzo di laser a fibra, struttura compatta, dimensioni ridotte, viene adottato il percorso della luce fisso, il consumo di energia è ridotto e la qualità di taglio è stabile.
Una macchina è multiuso, che non solo può soddisfare i clienti' requisiti per il taglio di lastre piane, ma soddisfano anche il taglio di tubi tondi e tubi di forma speciale (acciaio quadrato, ferro piatto, acciaio a canale, tubo quadrato) ed è conveniente.
Il sistema di bloccaggio del mandrino, il centro autoregolante del mandrino, regola automaticamente la forza di serraggio in base alle specifiche del profilo per garantire che il tubo sottile sia bloccato senza danni.
Tempra ad alta temperatura a 600 ℃, raffreddamento nel forno per 24 ore, finitura di fresatura a portale importata, saldatura precisa di protezione dall'anidride carbonica, garantisce l'assenza di deformazione durante il normale utilizzo per 20 anni.
Macchina per il taglio laser di lamiere e tubi, adatta per tagli di alta qualità e precisione.
Area di taglio del foglio: 1500 * 3000 mm, 1500 * 4000 mm, 1500 * 5000 mm, 2000 * 4000 mm, 2000 * 6000 mm
Taglio tubi opzionale: 6 metri opzionale
Diametro tubi: meno di 210 mm
Tubo quadrato inferiore a 145 * 145 mm
Parametro tecnico:
(一）、Collocazione elettrica principale | ||
Nome parte& Descrizioni | osservazione | |
Marchio laser | Raycus 1000W(Marchio cinese) IPG da 1000 W.（Marchio tedesco） | Opzionale |
Sistema ottico | Importa diaframma multimediale | UK |
Testa di taglio laser | Quelle (messa a fuoco manuale) Quelle (messa a fuoco automatica) opzionale | QY, Cina |
Riduttore | Dipende dalla produzione | |
Refrigeratore d'acqua | Protezione contro il flusso eccessivo stabilità della temperatura ± 0,5℃ | Wuhan, Cina |
Rack& Pignone | Tipo di smusso: ROR o Atlanta | Tedesco |
Modulo pulsanti | Schneider | Tedesco |
Contattore AC | Schneider | Tedesco |
Valvola solenoide | Airtec | Taiwan |
Sensore automatico ad alta precisione | Precisione ± 0,1 mm | Cina |
Sistema PC | Controllo industriale | EVOC, Taiwan |
Unità servo asse X. | Fuji o Yaskawa | Giappone |
Unità servo asse Y. | Fuji o yaskawa (doppia guida) 3000 W * 2 | Giappone |
Servo unità asse Z. | Fuji, yaskawa o Panasonic | Giappone |
Valvola proporzionale | SMC (per O2) | Giappone |
Sistema di controllo | Cypcut (supporta la lingua inglese, formato di file .dxf, PLT, Gerber, AI e così via) | Shanghai, Cina |
Scheda I / O | 32 punti | Cina |
tavolo | Rigorosamente fare la tabella con indurimento, trattamento di rinvenimento per garantire nessuna deformazione durante la produzione a lungo termine | QY, Cina |
Parametro tecnico | ||
1 | Lunghezza d'onda del laser | 1070n |
2 | Massima potenza | 1000W |
3 | Accelerazione | 1.0G |
4 | Consumo di energia | 16Kw |
5 | Massima velocità | ≤90 m / min |
6 | Larghezza riga min | 0,15 mm (per materiali con spessore inferiore a 0,4 mm), dipende dallo spessore della lamiera |
7 | Spessore di taglio | Spessore del foglio: MS: max 12 mm e produzione in serie 10 mm SS: max 5 mm e produzione in serie 4 mm Tubo tondo: Uguale allo spessore della lamiera Tubo quadrato: 70% dello spessore della lamiera |
8 | Dimensione massima di taglio | Tabella di tipo aperto singolo 1500 * 3000/4000 / 6000mm 2000 * 4000 / 6000mm 2000 * 6000 / 8000mm 2500 * 6000 / 8000mm |
Tubo: * Lunghezza 6 me 3 m opzionale * Tubo tondo: 30 ~ 210 mm (lo spessore di taglio è uguale allo spessore della lamiera) * Tubo quadrato: 30 * 30 ~ 145 * 145 mm (lo spessore di taglio è il 70% dello spessore della lamiera perché lo spessore del coperchio) | ||
9 | Precisione meccanica del tavolo da taglio： ±0,05 mm | |
10 | Precisione di posizionamento ripetuta X, Y, Z：±0,02 mm | |
11 | Alimentazione: trifase 5 fili AC 380V ± 5%，50 Hz ± 1% | |
Layout macchina:
